在現代工業生產中，全自動瓶裝灌裝生產線的輸送系統扮演著至關重要的角色。作為連接各個工序的“動脈”，輸送帶的平穩過渡直接關系到生產效率和產品質量。本文將深入探討全自動瓶裝灌裝生產線中常見的輸送帶過渡方式及其工作原理，為相關從業人員提供技術參考。

一、輸送帶過渡的基本概念與重要性
輸送帶過渡是指在不同速度、不同高度或不同角度的輸送帶之間實現物料（如空瓶、灌裝后的容器等）平穩傳遞的技術環節。根據百度百科對灌裝設備的定義，這類生產線通常包含洗瓶、灌裝、封口、貼標等多道工序，每道工序可能采用獨立驅動的輸送帶系統。若過渡處理不當，輕則導致瓶體碰撞產生噪音，重則引發倒瓶、卡瓶甚至生產線停機，嚴重影響生產效率和產品合格率。

二、常見輸送帶過渡方式及工作原理

1. 皮帶接力式過渡
這是最基礎的過渡方式，通過兩條輸送帶末端與首端的部分重疊實現物料傳遞。前段輸送帶末端約300-500mm長度會疊壓在后段輸送帶首端上方，形成10-15cm的重疊區。其工作原理在于利用摩擦力傳遞動能：當前段輸送帶將瓶子送至重疊區域時，后段輸送帶通過接觸摩擦力接管輸送任務。百度文庫資料顯示，這種結構要求兩條輸送帶速度差控制在±5%以內，否則會導致瓶子堆積或拉扯。優勢在于結構簡單、成本低廉，但需定期調整皮帶張緊度以保持接觸壓力。

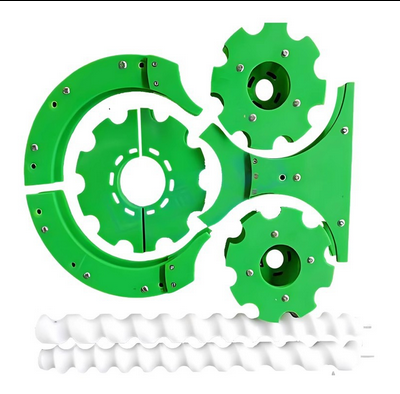

2. 星輪過渡裝置

在高速生產線（如飲料灌裝線速度超過300瓶/分鐘）中普遍采用。該裝置由一組旋轉的星形輪盤構成，安裝在兩條輸送帶的銜接處。當瓶子從前段輸送帶到達過渡點時，星輪上的凹槽精準捕捉瓶身，通過旋轉運動將瓶子“移交”至后段輸送帶。搜狐科技頻道曾報道某知名飲料企業采用的伺服控制星輪系統，定位精度可達±0.2mm，特別適用于異形瓶的過渡。其核心技術在于同步控制——星輪轉速必須與兩條輸送帶速度保持嚴格比例關系，通常需要編碼器反饋實現閉環控制。

3. 氣動推桿過渡系統

適用于重型容器（如玻璃啤酒瓶）的轉移。系統在過渡區域安裝可編程氣動推桿，當光電傳感器檢測到瓶子到達指定位置時，推桿伸出將瓶子平穩推至下段輸送帶。據行業實踐數據顯示，這種系統單次轉移耗時僅需0.3-0.5秒，且沖擊力可通過氣壓調節（通?？刂圃?-5bar）。值得注意的是，該系統需要配合緩沖裝置使用，如在推桿末端加裝聚氨酯墊片，避免剛性沖擊導致瓶體破損。

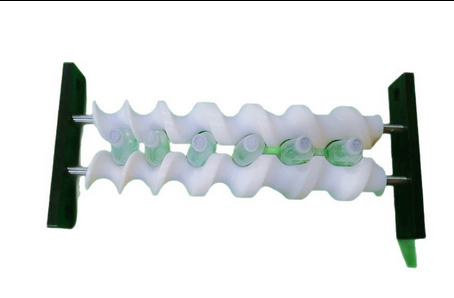

4. 螺旋分瓶器過渡

專門解決瓶距變化的過渡需求。當生產線需要從密集排列變?yōu)榈染嗯帕袝r（如灌裝前道工序），螺旋分瓶器通過漸開線軌道將緊挨的瓶子逐步拉開。其核心參數包括螺旋升角（通常15°-25°）和軌道間距（根據瓶徑調整）。百度學術資料表明，優質的不銹鋼螺旋分瓶器可處理高達800瓶/分鐘的流量，且無需額外動力，僅靠瓶子與軌道的滾動摩擦實現分距。

5. 升降平臺過渡
應對高度差超過150mm的場合。該系統采用液壓或電動升降機構，在平臺表面安裝微型輸送帶。當前段輸送帶將瓶子送至平臺后，平臺先同步運行，再平穩升降至后段輸送帶高度。某包裝設備制造商的技術文檔顯示，現代升降平臺已實現±1mm的定位精度，且配備防墜落安全鎖，確保突然斷電時的設備安全。

三、關鍵技術參數與選型要點
1. 速度匹配系數
理想狀態下，后段輸送帶速度(V2)應略快于前段(V1)，速度比建議為1.05:1。但具體數值需考慮瓶型——圓柱形容器可承受較大速度差，而方形包裝則需要更精確的匹配。

2. 過渡區長度計算
根據運動學公式L=(V12-V22)/2μg（μ為摩擦系數，g為重力加速度），可估算最小過渡區長度。實際應用中通常會增加20%安全余量，例如處理500ml PET瓶時，典型過渡區長度為瓶高的1.8-2.2倍。

3. 動力配置原則
獨立驅動的過渡裝置（如星輪）需配置伺服電機，其額定扭矩應大于計算值的1.5倍。某自動化公司的測試數據表明，處理1kg瓶重時，伺服電機瞬時扭矩需求通常不超過2N·m，但啟動頻率可能高達60次/分鐘。

四、創新發展趨勢
1. 機器視覺引導過渡
最新技術采用CCD攝像頭實時監測瓶體位置，通過算法動態調整過渡機構參數。例如當檢測到瓶口傾斜時，可自動調節星輪抓取角度。行業報告預測，到2026年將有35%的高端生產線采用此類智能過渡系統。

2. 磁懸浮輸送技術
實驗性應用已見諸報道，通過電磁力實現瓶體的無接觸轉移。雖然目前成本較高（單套系統約20萬元），但完全消除了機械磨損，理論壽命可達10萬小時以上。

3. 自學習調節系統
基于物聯網的過渡裝置能記錄每次異常事件（如卡瓶），自動優化運行參數。某啤酒廠的實際應用顯示，此類系統可將過渡故障率降低72%。

五、維護保養要點
1. 定期檢查項目
包括皮帶磨損情況（每月測量厚度減少量）、星輪齒形完整度（間隙不超過0.5mm）、氣動元件密封性（泄漏量測試）等。建議建立點檢表，關鍵部位每日巡檢。

2. 潤滑管理
星輪軸承應使用食品級潤滑脂，加注周期通常為500運行小時。特別注意避免油脂污染輸送帶表面，否則會導致摩擦力下降。

3. 故障樹分析
常見故障如過渡不暢，可能的原因包括：速度失步（檢查編碼器信號）、機械錯位（重新校準安裝位置）、異物卡阻（清理軌道）等。建議制作故障排查流程圖。

結語：
全自動瓶裝灌裝生產線的輸送帶過渡技術，看似是簡單的機械銜接，實則蘊含豐富的工程智慧。從基礎的皮帶對接到智能化的視覺引導系統，技術的演進不斷推動著生產效率和可靠性的提升。未來隨著工業4.0技術的深入應用，輸送系統的過渡環節將更加柔性化、智能化，為包裝工業帶來新的變革機遇。企業在設備選型時，應當綜合考慮產品特性、生產節拍和投資回報周期，選擇最適合的過渡解決方案。
